15 km de liaison de données par drone

15 km 1T2R Drone Data Link Émetteur vidéo IP avec chiffrement FHSS AES et débit de données de 30 Mbps

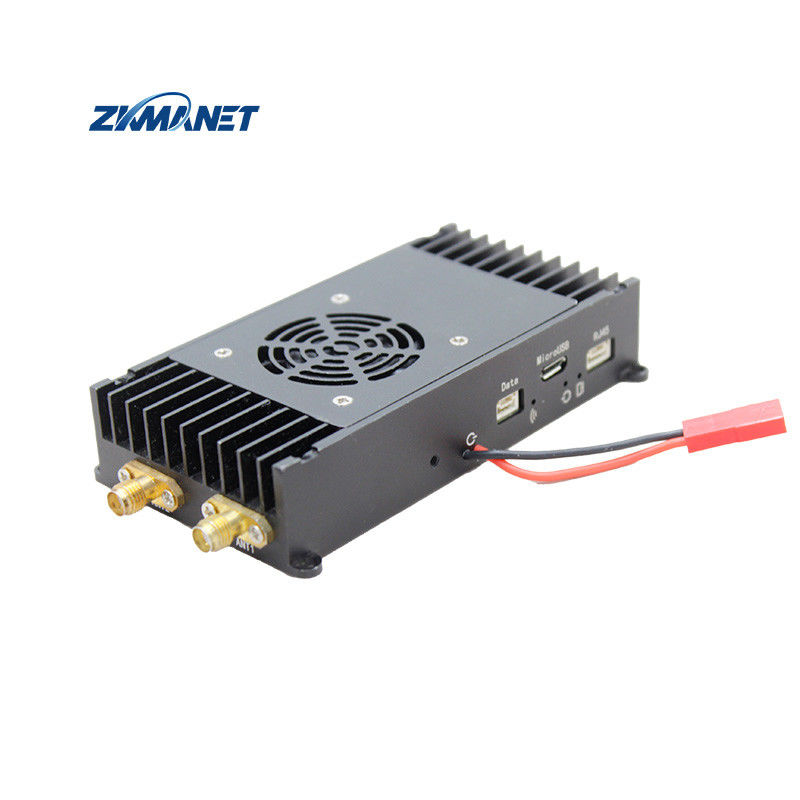

ZKManet2421UM est un appareil aéroporté compact et portable avec HD et une qualité d'image stable.permettant la capture d'images de haute qualité en mouvement à grande vitesse et la transmission en temps réel dans des conditions hors ligne de vision (NLOS)Au cours de la transmission, le chiffrement est appliqué aux images et aux données, ce qui prend en charge le saut de fréquence à 800 MHz, 1,4 GHz et 2,4 GHz,avec une vitesse de transmission de 30 Mbps et une portée de 5 à 15 km pour la transmission air-solIl est bien adapté aux applications de transmission sans fil à long terme et à flux de données élevé.

* portée jusqu'à 5 ~ 15 km ((LOS)
* Prend en charge 3 bandes (800MHz/1.4GHz/2.4GHz)
* Prend en charge le FHSS
* Transmission de données IP transparente
* Taille compacte et poids léger
* Chambres en alliage d'aluminium robuste
* Faible consommation électrique

Taille compacte

L'émetteur est compact et léger, avec un poids total de 124 g, ce qui réduit efficacement la charge utile du drone et améliore sa résistance au vent dans l'air.

Une grande fiabilité

Le système utilise une technologie de modulation avancée de multiplexage par division de fréquence orthogonale (OFDM), qui possède de fortes capacités anti-interférences.Il utilise également la technologie de cryptage AES pour empêcher efficacement les interférences et les écoutes..

Une grande facilité d'utilisation

Un déploiement rapide sans configuration est possible et le système fonctionne de manière stable et fiable avec une simple maintenance.

Distance de transmission longue

En utilisant l'altitude de vol du drone et la technologie d'antenne directionnelle de suivi de l'antenne servo, la distance de transmission peut être garantie à 15, 30 ou plus de kilomètres,le système possède également de fortes capacités de diffraction et de pénétration.

Transmission de l'image en toute clarté

Le système utilise des méthodes de compression H.264/MPEG-2/4, permettant à la vidéo transmise d'atteindre une qualité 1080P, présentant clairement aux utilisateurs les images capturées par le drone.

1. Les câbles d'alimentation - ligne d'entrée d'alimentation, rouge est VDD, noir est GND
2. Port UART de données (GND, Rx, Tx) - TTL de 3,3 V
3. Indicateur d'état de liaison - Lorsque l'appareil fonctionne comme un nœud d'accès, si la connexion avec le nœud central est normale, l'indicateur sera toujours allumé.Cet indicateur est éteint..
4. Port Micro USB - Pour la maintenance des logiciels des appareils.
5. Indicateur (rouge) de puissance - Toujours allumé pendant le fonctionnement normal.
6. Indicateur pour le port Ethernet 2 - Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
7. Port Ethernet 2 (RN, RP, TN, TP) - Les ports Ethernet 1 et 2 sont connectés en interne.
8. Indicateur pour le port Ethernet 1 - Clignote en fonction du flux de données lorsqu'il fonctionne normalement.
9. Port Ethernet 1 (RP, RN, TP, TN) - Les ports Ethernet 1 et 2 sont connectés en interne.

1. Étiquette du produit
2. Entrée d'air - pour le ventilateur de refroidissement
3. ANT2 Port - Antenne auxiliaire, fonctionne comme réception auxiliaire, ne transmet pas.
4. Port ANT1 - Antenne principale, le mode de travail est TDD émetteur/récepteur.
